An Modulo LED è un gruppo emettitore di luce autonomo comprendente uno o più chip LED montati su un circuito stampato (PCB), combinato con collegamenti elettrici, materiali di gestione termica e, in molti modelli, una lente ottica o un diffusore. Funziona come il componente principale di emissione della luce all'interno di un appsonocchio di illuminazione finito: il motore sostituibile e aggiornabile che determina l'emissione luminosa, l'efficienza, la qualità del colore e la durata di servizio dell'apparecchio di illuminazione.

I moduli LED sono ampiamente utilizzati nelle applicazioni di assemblaggio, manutenzione e sostituzione di luci di cortili, lampioni stradali, applique, scatole luminose pubblicitarie e illuminazione decorativa. I loro formati standardizzati e i design di connessione plug-and-play consentono ai produttori di illuminazione di costruire in modo efficiente apparecchi completi attorno a una piattaforma di sorgenti luminose collaudata e consentono agli utenti finali di sostituire un modulo deteriorato o guasto senza rottamare l'intero alloggiamento dell'apparecchio , riducendo significativamente i costi di manutenzione e gli sprechi di materiale durante la vita dell'installazione.

Come funziona un modulo LED: dal chip all'emissione luminosa

Comprendere il funzionamento interno di un modulo LED chiarisce perché la qualità dei componenti e la gestione termica sono i due fattori più critici che governano le prestazioni a lungo termine.

Il Chip LED: Elettroluminescenza ed Efficacia

Ogni chip LED all'interno del modulo contiene una giunzione semiconduttrice che emette fotoni quando la corrente elettrica polarizzata direttamente lo attraversa, un processo chiamato elettroluminescenza. A differenza delle fonti a incandescenza che generano luce come sottoprodotto dell'energia termica, i chip LED convertono l'energia elettrica direttamente in luce, ottenendo un'efficacia luminosa di 130–200 lm/W a livello di chip in prodotti di alta qualità. La lunghezza d'onda della luce emessa, e quindi l'aspetto del colore, è determinata dalla composizione del materiale semiconduttore. La luce bianca viene prodotta combinando un chip LED blu con uno strato di conversione del fosforo che converte una porzione dell'emissione blu per produrre l'intero spettro visibile.

Il substrato PCB e il percorso termico

I chip LED sono saldati a un circuito stampato con nucleo metallico (MCPCB) o a un PCB FR4 standard con strati di tracce di rame. L'MCPCB, che in genere utilizza una base in alluminio, fornisce un percorso termico a bassa resistenza dalla giunzione del LED alla superficie di montaggio del modulo e quindi al dissipatore di calore dell'apparecchio. Mantenimento della temperatura di giunzione del LED al di sotto 85°C è il singolo fattore più importante per raggiungere la durata nominale completa; ogni aumento di 10°C della temperatura di giunzione al di sopra di questa soglia dimezza all'incirca la vita utile del LED. I design dei moduli di alta qualità riducono al minimo la resistenza termica su ogni interfaccia (da chip a scheda, da scheda a alloggiamento) per mantenere le temperature di giunzione entro limiti di sicurezza anche alla massima potenza nominale.

Formati di assemblaggio SMD e plug-in

Modulo LEDs sono prodotti in due formati di assemblaggio primari adatti a diversi contesti di produzione e manutenzione. Moduli SMD (dispositivo a montaggio superficiale). vengono saldati direttamente al PCB durante l'assemblaggio in fabbrica: un processo adatto alla produzione automatizzata di grandi volumi con qualità di saldatura costante e layout compatti della scheda. Moduli plug-in utilizzare interfacce connettore che consentono l'inserimento e la rimozione del modulo senza strumenti di saldatura: ideale per applicazioni di sostituzione e manutenzione sul campo in cui il corpo dell'apparecchio rimane montato e viene sostituito solo il modulo. Molti prodotti di illuminazione per esterni combinano entrambi i formati: chip LED SMD all'interno del corpo del modulo e un'interfaccia con connettore plug-in tra il modulo e il driver dell'apparecchio di illuminazione.

Parametri chiave delle prestazioni: cosa significano le specifiche

Le schede tecniche dei moduli LED contengono una serie di parametri tecnici che prevedono direttamente le prestazioni nel mondo reale. Comprendere cosa rappresenta ciascun parametro e quali valori sono accettabili per le diverse applicazioni è essenziale per prendere decisioni informate sugli appalti.

Vantaggi principali dei moduli LED di alta qualità

I vantaggi prestazionali di ben specificati Modulo LEDs si estendono lungo l'intera catena del valore: dall'efficienza produttiva del produttore di apparecchi di illuminazione fino alle bollette energetiche e al programma di manutenzione dell'utente finale.

Elevata efficienza luminosa e risparmio energetico

Allo stato attuale della tecnologia, i moduli LED raggiungono regolarmente l'efficacia a livello di modulo 150–180 lm/W , che si traduce in un'efficacia a livello di apparecchio di illuminazione di 120–160 lm/W dopo le perdite ottiche e del driver. Ciò rappresenta a Riduzione del consumo energetico del 70–80%. rispetto ai moduli al sodio ad alta pressione o agli alogenuri metallici che sostituiscono nell'illuminazione stradale e territoriale: un risparmio che, nel corso delle 50.000 ore di vita utile del modulo, si trasforma in un decisivo vantaggio economico e ambientale.

Basso deprezzamento dei lumen per un rendimento costante a lungo termine

Il deprezzamento del lumen – la graduale riduzione dell’emissione luminosa man mano che il modulo invecchia – è un elemento fondamentale di differenziazione della qualità tra i moduli LED. I moduli di alta qualità che utilizzano chip LED premium raggruppati presentano tassi di deprezzamento dei lumen inferiori a 3% ogni 10.000 ore di funzionamento , mantenendo l'output al di sopra dell'80% dei valori iniziali a 50.000 ore (L80 ≥ 50.000 h). I moduli di qualità inferiore che utilizzano chip non conformi alle specifiche possono degradare fino al 70% della resa entro 20.000-30.000 ore, richiedendo una sostituzione anticipata e riducendo la convenienza economica dell'investimento nei LED.

Elevata uniformità dei colori tra i lotti di produzione

In applicazioni quali l'illuminazione stradale, l'illuminazione di facciate e i lightbox pubblicitari in cui un gran numero di moduli sono installati in prossimità, la coerenza del colore tra le unità è visivamente critica. Qualità Modulo LEDs are classificato a ≤ 3 SDCM (deviazione standard della corrispondenza dei colori) — una tolleranza così stretta che la differenza di colore tra moduli adiacenti è impercettibile all'occhio umano. I moduli al di fuori di questa tolleranza producono variazioni caldo/freddo visibili in un gruppo di apparecchi di illuminazione che sono immediatamente evidenti agli occupanti dell'edificio, ai residenti e ai passanti.

Versatilità attraverso specifiche di tensione e dimensioni

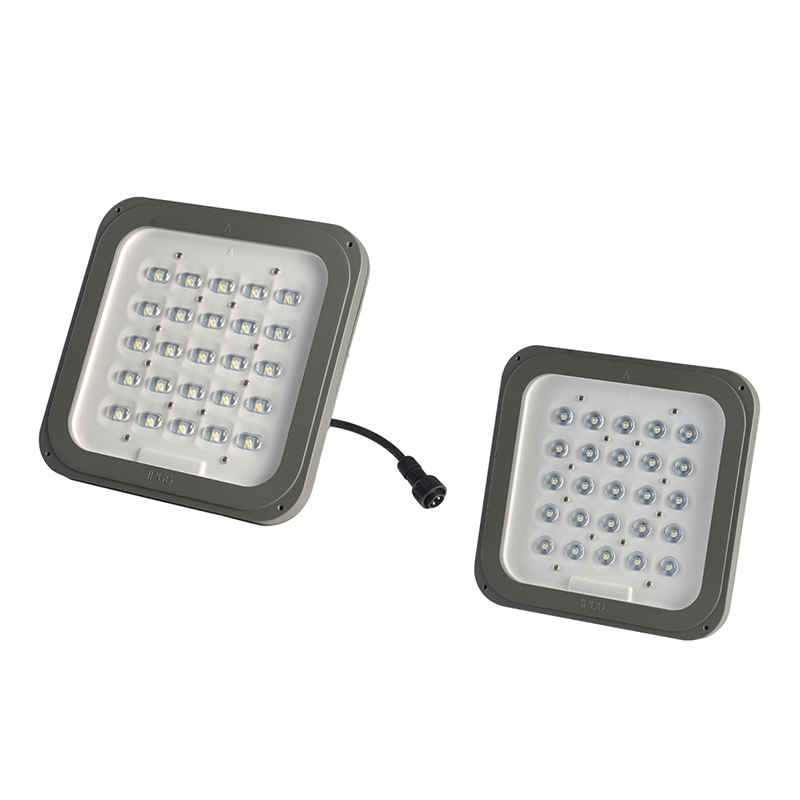

I moduli LED sono prodotti con un'ampia gamma di specifiche di tensione di ingresso, in genere coprenti 12 V CC, 24 V CC e rete CA diretta (100–277 V) — e in dimensioni fisiche che vanno dai moduli quadrati compatti da 30 mm per paletti e segnapasso fino agli array lineari da 300 mm per l'illuminazione stradale e di aree. Questa ampiezza di specifiche consente di adattare una famiglia di prodotti a modulo singolo a un’intera gamma di formati di apparecchi di illuminazione, riducendo il numero di SKU di componenti unici che i produttori di illuminazione devono gestire, mantenendo allo stesso tempo la flessibilità di progettazione nel loro portafoglio di prodotti.

Installazione e sostituzione convenienti

I design dei moduli LED plug-in consentono di procedere all'assemblaggio degli apparecchi di illuminazione in fabbrica senza apparecchiature di saldatura specializzate: i tecnici collegano il modulo al cablaggio del driver tramite un connettore codificato in pochi secondi. Nei contesti di manutenzione sul campo, lo stesso design plug-in consente a un tecnico di manutenzione di sostituire un modulo guasto o degradato in base 5 minuti per apparecchio senza utensili elettrici, riducendo sia il tempo di manodopera che i costi di gestione del traffico per gli apparecchi stradali rispetto alla sostituzione completa degli apparecchi richiesta dai prodotti non modulari.

Applicazioni dei moduli LED in tutte le categorie di prodotti di illuminazione

La versatilità del formato del modulo LED lo rende la piattaforma di sorgente luminosa preferita per una gamma eccezionalmente ampia di tipi di apparecchi di illuminazione. Le seguenti applicazioni rappresentano i casi d'uso più significativi nell'illuminazione per esterni e commerciale.

Illuminazione stradale e stradale

Illuminazione stradale Modulo LEDs deve combinare un'uscita di flusso elevata, in genere 5.000–20.000 lm per modulo — con distribuzioni ottiche asimmetriche di Tipo II o Tipo III che dirigono la luce attraverso la carreggiata stradale controllando i rifiuti luminosi verso l'alto. I moduli per le applicazioni stradali sono specificati con CRI ≥ 70 come minimo, con CRI ≥ 80 sempre più obbligatorio per le zone a priorità pedonale dove il riconoscimento accurato dei volti e dei pericoli è un requisito di sicurezza. La protezione da sovratensione ≥ 10 kV integrata nel modulo o nel suo driver è essenziale data l'esposizione ai fulmini delle installazioni montate su palo elevate.

Illuminazione di cortili e giardini

I moduli luminosi del cortile funzionano in genere a wattaggi inferiori 5–30 W — ma con severi requisiti di qualità del colore. CRI ≥ 80, stretto binning SDCM e temperature di colore calde di 2.700–3.000 K sono le specifiche standard per gli apparecchi di illuminazione per giardini residenziali e cortili in cui la resa accurata del fogliame delle piante, della pietra naturale e del legno crea la qualità atmosferica che differenzia l'illuminazione paesaggistica premium dall'illuminazione di aree funzionali. I formati testa-palo e paletto richiedono geometrie dei moduli compatte, circolari o quadrate che si integrino nel gruppo diffusore opale dell'apparecchio senza punti luminosi LED visibili.

Illuminazione di pareti e illuminazione di facciate

Gli apparecchi a parete per facciate di edifici, illuminazione di ingressi ed effetti architettonici radenti utilizzano moduli LED con angoli del fascio asimmetrici attentamente progettati, in genere Distribuzioni ellittiche 10°×60° o 15°×90° – che proiettano la luce lungo la superficie della parete anziché verso l’esterno nello spazio. Un CRI elevato (≥ 80) è importante in queste applicazioni per rivelare accuratamente la struttura e il colore dei materiali della facciata. La compatibilità con la dimmerazione DALI-2 consente di variare l'intensità dell'illuminazione della facciata come parte della gestione dell'identità visiva notturna di un edificio, mentre la dimmerazione programmata dopo la mezzanotte riduce il consumo energetico e l'inquinamento luminoso.

Scatole luminose pubblicitarie

I lightbox pubblicitari e per la segnaletica al dettaglio richiedono moduli LED con consistenza del colore eccezionalmente compatta (≤ 3 SDCM) e un flusso luminoso elevato e stabile su un'ampia area illuminata. L'uniformità del colore su tutta la superficie di un'insegna retroilluminata è il principale parametro di qualità visiva per questa applicazione: bande di colore visibili o gradienti di luminosità provenienti da moduli incoerenti distruggono l'aspetto professionale della pubblicità. I moduli per le applicazioni light box sono generalmente specificati in formati strip o matrice da 12 V o 24 V CC che consentono una facile piastrellatura su tutta l'area retroilluminata, con uscite calcolate per ottenere la luminanza del volto target (comunemente 1.000–3.000 cd/m² per esposizioni pubblicitarie esterne).

Opzioni di personalizzazione: adattamento dei moduli LED a requisiti specifici

Uno dei vantaggi commercialmente più significativi di Modulo LED Il formato è l'ambito di personalizzazione che offre ai produttori di apparecchi di illuminazione e ai partecipanti al programma OEM/ODM. A differenza delle sorgenti luminose sigillate e non configurabili, i moduli LED possono essere specificati con un'ampia gamma di parametri regolabili che consentono di ottimizzare la sorgente luminosa per ogni specifica progettazione di apparecchi di illuminazione e requisiti applicativi.

Personalizzazione dell'angolo del fascio

Le lenti ottiche secondarie, a scatto o fissate con adesivo sulla serie di LED, sono disponibili in una gamma da Da 10° spot a 120° di larghezza , con distribuzioni ellittiche, quadrate, lineari e ad ala di pipistrello disponibili per specifici requisiti fotometrici. L'attrezzatura per lenti personalizzata per profili di distribuzione unici è fattibile per volumi di 5.000 unità o più. Per i produttori di apparecchi di illuminazione che sviluppano prodotti per specifiche classi stradali o applicazioni architettoniche, una distribuzione personalizzata dell'angolo del fascio può fare la differenza tra conformità e non conformità allo standard di illuminamento applicabile, rendendola una delle opzioni di personalizzazione di maggior valore disponibili.

Personalizzazione della temperatura colore e CRI

Le temperature di colore dei moduli standard di 2.700 K, 3.000 K, 4.000 K, 5.000 K e 6.500 K sono disponibili per la maggior parte delle famiglie di prodotti. Valori CCT personalizzati, ad esempio 2.400 K per applicazioni di ospitalità ultracalde o 5.700 K per illuminazione di ispezione industriale — può essere specificato attraverso la selezione del fosforo a livello di chip per ordini di volume. Allo stesso modo, sono disponibili varianti con CRI elevato (CRI ≥ 90, R9 > 50) che utilizzano formulazioni di fosforo a spettro esteso per applicazioni al dettaglio, musei e strutture mediche dove la fedeltà dei colori è fondamentale.

Personalizzazione di potenza e tensione

La potenza del modulo può essere regolata entro la capacità termica del substrato PCB configurando il numero di chip LED in stringhe in serie/parallelo e il setpoint della corrente operativa. Ciò consente di offrire un unico formato di modulo fisico più livelli di potenza, ad esempio varianti da 20 W, 30 W e 40 W — dagli stessi strumenti, fornendo ai produttori di apparecchi di illuminazione una piattaforma di sorgenti luminose scalabile per tutta la loro gamma di prodotti senza il costo di progetti di moduli multipli.

Dissipazione del calore: perché la gestione termica determina la durata del modulo

Di tutti i fattori che determinano la durata utile dei moduli LED, la gestione termica è il più decisivo. La relazione tra la temperatura di giunzione e la durata della vita non è lineare ma esponenziale: piccoli aumenti della temperatura operativa producono riduzioni sproporzionatamente grandi della vita utile. Un modulo che funziona con una temperatura di giunzione di 75°C durerà molto più a lungo di un modulo equivalente che funziona a 95°C, anche se tutti gli altri fattori sono identici.

La catena della resistenza termica

Il calore generato alla giunzione del LED deve attraversare una serie di interfacce termiche prima di raggiungere l'aria ambiente: giunzione → giunto di saldatura → strato di rame PCB → strato dielettrico PCB → base in alluminio → materiale dell'interfaccia termica → dissipatore di calore dell'apparecchio → aria ambiente. Ogni interfaccia ha un valore di resistenza termica misurato in °C/W. La somma di queste resistenze determina la temperatura di giunzione ad una data potenza assorbita. I design dei moduli di qualità riducono al minimo la resistenza su ciascuna interfaccia substrati MCPCB ad alta conduttività (conduttività termica ≥ 2 W/m·K) , geometria ottimizzata del getto di rame e profili dei giunti di saldatura controllati che riducono al minimo i vuoti nell'interfaccia chip-scheda.

Compatibilità del design del dissipatore di calore dell'apparecchio di illuminazione

Un modulo LED non può raggiungere la sua durata nominale a meno che non sia montato in un apparecchio con un dissipatore di calore adeguatamente dimensionato per la dissipazione di potenza del modulo. Una linea guida di progettazione comunemente utilizzata prevede che il dissipatore di calore sia in grado di mantenere la temperatura della superficie di montaggio del modulo al di sotto 60°C alla massima potenza nominale in una temperatura ambiente di 25°C . I moduli forniti per la produzione di apparecchi di illuminazione OEM devono includere dati di resistenza termica (R_esima giunzione a involucro) per consentire ai progettisti di apparecchi di illuminazione di verificare che il design del dissipatore di calore sia adeguato prima della produzione.

Selezionare il modulo LED giusto: una lista di controllo per l'approvvigionamento

Con centinaia di Modulo LED prodotti disponibili a livelli di prezzo e qualità molto diversi, un quadro di valutazione strutturato previene le costose conseguenze derivanti dalla specifica di componenti inferiori agli standard che si guastano prematuramente o funzionano al di sotto delle aspettative sul campo.

• Richiedi i dati del test LM-80: LM-80 è il metodo di test standard del settore per il mantenimento del flusso luminoso dei LED nel tempo. Un rapporto LM-80 autentico da un laboratorio di test accreditato è l'unica base affidabile per le dichiarazioni sulla durata di vita L70: rifiuta qualsiasi fornitore che non sia in grado di fornire questa documentazione.
• Verificare l'origine e il binning del chip: Richiedere il codice bin e la tolleranza di binning (SDCM) del produttore del chip LED. I moduli che utilizzano chip raggruppati a ≤ 3 SDCM forniranno un aspetto cromatico uniforme in tutte le unità di un lotto di produzione.
• Controllare le specifiche del substrato PCB: Verificare che il modulo utilizzi un MCPCB in alluminio con una conduttività termica dichiarata di ≥ 2 W/m·K, non un PCB FR4 standard, che ha una conduttività termica 10–20 volte inferiore e comporterà temperature di giunzione significativamente elevate a qualsiasi potenza significativa.
• Confermare la compatibilità di tensione e corrente: Adatta le specifiche di tensione diretta e corrente del modulo esattamente all'uscita del driver. Punti operativi non corrispondenti, anche all'interno dell'intervallo nominale del modulo, compromettono sia l'efficienza che la durata.
• Valuta il supporto per la personalizzazione: Se l'applicazione richiede angoli del fascio, valori CCT o dimensioni fisiche non standard, verificare che il fornitore disponga di un'autentica progettazione ottica interna e di capacità di layout PCB anziché limitarsi a riconfezionare i prodotti standard con etichette modificate.
• Richiedi dati di consistenza lotto di produzione: Richiedi dati SDCM e lumen output da più lotti di produzione per verificare che il processo di produzione del fornitore fornisca risultati coerenti tra i lotti, non solo sul campione inviato per la valutazione.

Domande frequenti sui moduli LED

Qual è la differenza tra un modulo LED e un driver LED?

Il modulo LED è il componente che emette luce: contiene i chip LED, il PCB e gli elementi ottici che producono luce. Il driver LED è l'alimentatore che converte la tensione CA di rete nell'uscita CC a corrente costante regolata richiesta dal modulo. Negli apparecchi integrati entrambi i componenti sono alloggiati all'interno dello stesso apparecchio; nei progetti modulari, sono unità separate che possono essere sostituite in modo indipendente. Il guasto del driver e il degrado del modulo LED sono le due cause più comuni di fine vita degli apparecchi di illuminazione e la loro separazione consente di sostituire il componente guasto a una frazione del costo di sostituzione dell'intero apparecchio.

È possibile utilizzare un modulo LED direttamente a tensione di rete senza driver?

I moduli LED standard richiedono un driver a corrente costante e non possono essere collegati direttamente all'alimentazione CA di rete: la tensione non regolata distruggerebbe immediatamente i chip LED. Tuttavia, sono disponibili moduli LED con ingresso CA che incorporano un circuito driver miniaturizzato integrato nel corpo del modulo e possono essere collegati direttamente alla rete elettrica da 100–277 V CA. Questi moduli con driver integrati offrono un'architettura di sistema più semplice al prezzo di un'efficienza complessiva leggermente ridotta e dell'impossibilità di sostituire driver e modulo in modo indipendente: un compromesso che li rende più adatti per applicazioni a bassa criticità che per infrastrutture esterne ad alto utilizzo.

Come faccio a sapere se un modulo LED è compatibile con il mio apparecchio esistente?

La compatibilità tra un modulo sostitutivo e un apparecchio di illuminazione esistente dipende da quattro fattori: dimensioni fisiche (il modulo deve adattarsi alla camera ottica), compatibilità elettrica (la tensione diretta e la corrente del modulo devono corrispondere all'uscita del driver), interfaccia termica (la superficie di montaggio del modulo deve accoppiarsi correttamente con il dissipatore di calore esistente) e interfaccia ottica (la distribuzione della luce del modulo deve essere compatibile con la geometria del riflettore o del diffusore esistente). Quando si sostituiscono i moduli in un apparecchio di illuminazione esistente, l'approccio più sicuro è quello di procurarsi a sostituzione identica al produttore originale dell'apparecchio o un modulo che è stato specificamente convalidato come sostituto compatibile per quel modello di apparecchio di illuminazione.

Cosa causa il cambiamento di colore nei moduli LED nel tempo?

Lo spostamento del colore – un cambiamento nell'aspetto cromatico percepito dell'emissione luminosa man mano che il modulo invecchia – è causato principalmente dal degrado dello strato di conversione del fosforo applicato sul chip LED blu. Le elevate temperature operative accelerano la degradazione del fosforo, producendo uno spostamento progressivo verso un aspetto più blu o più giallo a seconda dello specifico meccanismo di degradazione. Mantenimento della temperatura di giunzione al di sotto di 85°C attraverso un'adeguata gestione termica è la strategia più efficace per ridurre al minimo lo spostamento del colore durante la vita utile del modulo. Le cause secondarie includono l'ingiallimento delle lenti dovuto all'esposizione ai raggi UV e il degrado dei giunti di saldatura, entrambi gestiti attraverso la selezione dei materiali nella progettazione dei moduli di qualità.
